硅灰石是一种钙的偏硅酸盐矿物，常呈白色和灰白色，玻璃光泽到珍珠光泽。因其无毒、耐化学腐蚀、热稳定性及尺寸稳定性良好、力学性能及电性能优良以及具有补强作用等优点，广泛用作高聚物基复合材料的增强填料。

二、硅灰石改性工艺 硅灰石改性主要有两种工艺，分别为湿法改性和干法改性，工艺流程图如下：


湿法改性工艺流程

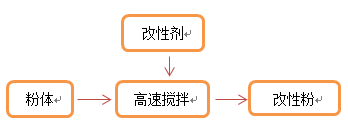

干法改性工艺流程

三、硅灰石常用的表面改性剂： 目前，硅灰石常用的表面改性剂主要有硅烷偶联剂、钛酸酯和铝酸酯偶联剂、表面活性剂及甲基丙烯酸甲脂等。
1、硅烷偶联改性 硅烷偶联改性是硅灰石粉体常用的表面改性方法之一。一般采用干法改性工艺，偶联剂的用量与要求的覆盖率及粉体的比表面积有关。用氨基硅烷处理硅灰石时，用量为硅灰石重量的0.5%左右；甲基丙烯含氧硅烷的用量为硅灰石重量的0.75%，这二种改性产品分别填充尼龙6和聚酯代替30%的玻璃纤维可显著提高制品的力学性能。 2、表面活性剂改性 用硅烷偶联剂处理硅灰石，可大大改善其与聚合物的相容性，增强填充效果，但硅烷偶联剂改性生产成本较高。因此，在某些应用条件下，可用较便宜的表面活性剂，如硬脂酸（盐）、季胺盐、聚乙二醇、高级脂肪醇聚氧乙烯醚（非离子型表面活性剂）等对硅灰石粉进行表面改性处理。这些表面活性剂通过极性基团与颗粒表面的作用，覆盖于颗粒表面，可大大增强硅灰石填料的亲油性。。。详细资料可以在粉体技术上看看。
